一、設備詳細配置
|
序號
|
儀器名稱
|
型號規格
|
單位
數量
|
備注
|
|
1. AC110G新能源汽車電力測功機
|
主機
|
額定功率110KW,
峰值功率143KW
額定轉速4000r/min
最高轉速12000r/min
額定扭矩260N.m
峰值扭矩338N.m
|
1套
|
上海啟策
|
|
2. 計算機測控臺
|
|
工業計算機
數據采集單元
通信控制單元
轉速控制模式
扭矩控制模式
測試參數：轉速扭矩功率
直流電流、直流電壓、溫度
數據自動記錄保存
|
1臺
|
上海啟策
|
|
3. 電纜線
|
變頻器到測功機線纜
|
按照110KW標準配套（單相長不超過10米）
|
1套
|
上海起帆
|
|
4. 測功機控制柜
|
|
ABB變頻器
安裝機柜
空開
|
1臺
|
|
|
5. 能耗單元
|
電阻箱
|
單個功率100kw
|
3個
|
上海啟策
|
|
6. 功率測量單元及測量儀
|
扭矩轉速傳感器
|
500N.m
|
1套
|
國產優質
|
|
7.機械工裝部分
|
被測樣機安裝支架
|
非標
|
1個
|
上海啟策
|
|
彈性聯軸器1
|
被測樣機與扭矩傳感器之間
|
1個
|
|
彈性聯軸器2
|
扭矩傳感器與測功機之間
|
1個
|
|
鑄鐵大平板
|
3000*1500*200mm
|
1塊
|
|
扭矩傳感器墊高件
|
|
1件
|
|
測功機墊高件
|
|
1件
|
|
8．輔助項目
|
系統集成安裝調試包裝運輸
|
|
1套
|
|
|
9. 冷卻水箱
|
|
用于測功機
|
1臺
|
|
二、測試數據及試驗項目
1. 輸入電壓、電流
2. 輸出轉速、扭矩
3. 溫度
4.溫升試驗
5. 扭矩轉速特性試驗（含扭矩堵轉試驗）
6. 電機及控制器整體效率測試
7. 再生能量饋電試驗(觀察被測電機發電電流)
8. 最高工作轉速測試
9. 電機與控制器過載能力
10. 額定功率測試
三、主要測量及顯示參數、范圍和精度
|
序號
|
測量參數
|
測量范圍
|
精度
|
備注
|
|
1
|
電機轉速
|
0-12000r/min
|
±0.1%±1 個字
|
|
|
2
|
電機扭矩
|
0-500N.M
|
±0.4%±1 個字
|
|
|
3
|
電機輸出功率
|
0-120kw
|
|
計算值，轉速*扭矩/9549
|
|
4
|
驅動器輸入電流
|
0- A
|
±0.4%±1 個字
|
|
|
5
|
驅動器輸入電壓
|
0- V
|
±0.4%±1 個字
|
|
|
6
|
驅動器輸入功率
|
0- kw
|
|
計算值，
電流*電壓/1000
|
|
7
|
驅動器電機總體效率
|
|
|
計算值，電機輸出功率/驅動器輸入功率
|

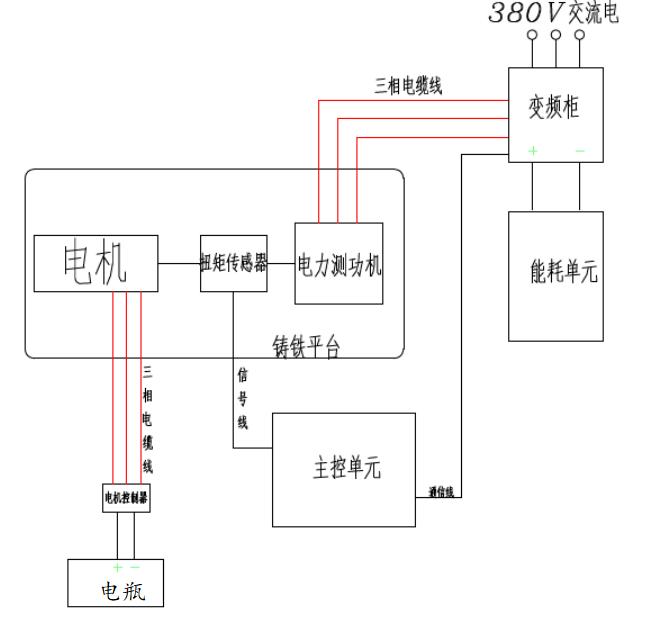

四、總體框圖
五、需方準備工作
被測電機/電機控制器/電瓶,保證被測電機啟動調速運轉正常.
六、主控單元（計算機測控臺）
硬件系統
主控計算機硬件為目前主流PC；
CPU：≥2GHz；
內存：≥2 GB；
硬盤容量：≥320 GB；
19英寸液晶顯示器；
帶DVD光驅、USB插槽、網卡等必要的附屬設備；
支持外擴卡如PCI插槽卡等；
主控計算機軟件操作系統為WINDOWS XP，并帶Microsoft Office2003或者以上版本辦公軟件（中文），并提供所有軟件備份和安裝程序；

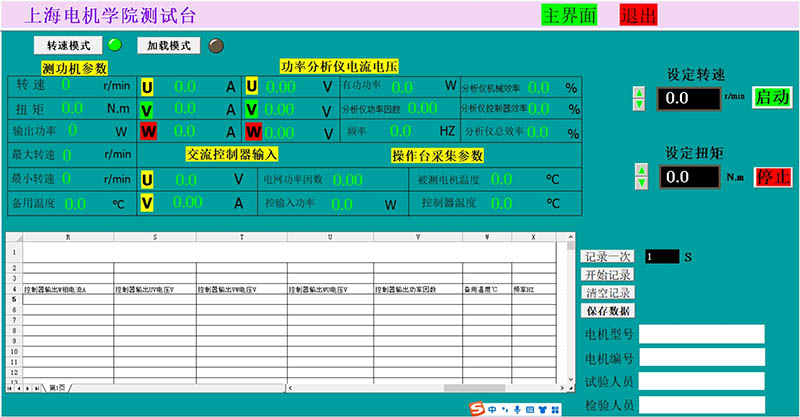

軟件系統
1 本軟件運行于WINDOWS XP平臺，適用于電動汽車用電機及控制器臺架性能試驗和耐久性試驗。可由操作人員設置測量參數的名稱、單位、量程、報警值等內容。實時顯示各項測量參數值，打印各種曲線報表。
2 用戶可在線修改各項報警參數和控制參數，系統軟件自動將修改后的參數傳遞給變頻柜；
3 具有數據實時顯示、采集、存盤、打印、查閱、編輯功能；
4 具有實時曲線監測功能，在特性實驗過程中，本系統可在屏幕上進行曲線跟蹤；
5 具有曲線輸出功能，曲線繪圖可輸出至屏幕、打印機；
6 對試驗可進行查閱、修改，打印試驗數據表格，顯示和打印試驗特性曲線；
7 參數越限時報警、保護，記錄報警保護的時間和狀態；
8 系統具有手動、自動測試方式全部過程可在工業計算機上實現數據可鎖存以便手工記錄；
9 系統具有自動測試方式:即負載根據設置自動加載
10 系統具有定點測試方式:即電機運行后，負載自動調節到設定值，并在設定值處穩定運行；
11 測試結果:電機測試數據以報表或曲線的方式顯示，可打印保存，方便下次打開查詢曲線，曲線坐標參數(橫坐標及縱坐標)可修整；
12 軟件設計依據
GBT 18488.1-2015 《電動汽車用驅動電機系統 第一部分 技術條件》；
GBT 18488.2-2015 《電動汽車用驅動電機系統 第二部分 試驗方法》；
軟件設計能自動生成或人工編輯各類報表、曲線，并打印輸出。
|
