集裝箱式發動機性能試驗臺將各個系統（電力測功機、發動機測控系統、安裝平臺、發動機、發動機輔助系統等）集中安裝在集裝箱內，節省空間，整體運輸方便。集裝箱式發動機性能試驗臺采用鋼質高柜集裝箱改制而成.兩端保留大門,以方便設備及發動機的運輸.內部用隔板將其分為發動機測試間與計算機控制間.其四周墻面與頂部表面安裝有隔音減震板.外殼與隔音減震板之間填充有吸音材料.
一、發動機測試間
1、試驗間底部用的矩形方管鋼焊接或平板低架,提高整體強度及承載能力。表面輔設花紋鋼板。減震器支承基礎平板,可有效地減緩發動機震動對整個集裝箱的影響.
2、基礎平板上,安裝有測功機,通過聯軸器組件與發動機聯接.四個發動機三維支架將發動機固定.
3、為了保證安全,用防護罩組件將聯軸器保護在其內
4、用于控制油門的油門執行器通過油門執行器支架安裝在基礎平板上.
5為了順利地安裝發動機試驗間內設有起重設備,其由16#槽鋼及18#工字鋼焊接而成，額定載荷為1T.
6、試驗保障設備:水溫調節裝置和機油溫度調節裝置分別固定在兩側.冷卻水管道系統將冷卻水輸送到各個點.在冷卻進出水口設有快速接頭,便于安裝.
7、油耗儀通過支架固定在墻上,墻外設有燃油快速接頭.
8、通風系統,在試驗室頂上設有2個進風口,抽風口設在其對頂角下,迫使空氣對流,帶走發動機體表及排氣口端所產生的熱量.發動機排氣口端接有耐高溫的不銹鋼波紋管,將廢氣引出,通過發動機消聲器,排入抽風口.抽風口內大氣為負壓,有利于減少排氣背壓.
二、計算機控制間
1、測試間內設置有控制臺,電器箱及空調(室內機)等設備.
2、控制臺安裝有必備的控制單元與23'液晶顯示器.對整個測試過程進行中央控制.其臺前設有具備隔音,隔熱效果雙層鋼化玻璃觀察窗.右側的鋼制隔音門將發動機測試間與計算機控制間相聯通.可隨時進入觀察試驗情況.
3、為了改善工作環境其內設有空間系統,可以增加用于采光通風所需的塑鋼窗（具體根據用戶要求）
4、所有通信電纜及電源導線都在鋼板線槽內,以保證整個集裝箱的整齊.
三、主要配置清單：
|
序號
|
型號、名稱
|
數量
|
備注
|
|
1.
|
鋼質高柜集裝箱：
1.1底部加固，增設平板低架
1.2增設龍門吊架
1.3安裝進氣口和抽風口
1.4設置隔墻及雙層鋼化玻璃觀察窗
1.5安裝鋼質隔音門和塑鋼窗
1.6照明系統
1.7四周與頂部隔音防震處理
1.8地板輔設花紋鋼板與冷卻水管道系統
1.9集裝箱內外表面涂吸音涂料
|
1臺
|
|
|
2-1
|
電力測功機及ABB變頻柜
|
1套
|
根據發動機額定功率，額定轉速，最高轉速，選擇對應型號
|
|
2-2
|
轉速扭矩傳感器
|
1套
|
|
|
3
|
發動機測控系統
|
1套
|
|
|
4
|
智能油耗儀
|
1臺
|
|
|
5
|
油門執行器
|
1臺
|
|
|
6
|
電纜線
|
1個
|
|
|
7
|
水溫調節裝置電動閥
|
1套
|
|
|
8
|
油溫調節裝置電動閥
|
1套
|
|
|
9
|
工業計算機及發動機測試軟件
|
1臺
|
|
|
10
|
聯軸器組件
|
1套
|
|
|
11
|
護罩組件
|
1套
|
|
|
12
|
基礎平板
|
1塊
|
|
|
13
|
基礎平板減震器
|
4個
|
|
|
14
|
發動機三維支架
|
1套
|
|
|
15
|
發動機減震墊
|
4個
|
|
|
16
|
排氣管（不銹鋼波紋管）
|
1根
|
|
|
17
|
發動機消聲器
|
1臺
|
|
|
18
|
進出水快速接頭
|
各1件
|
|
|
19
|
燃油快速接頭
|
1件
|
|
|
20
|
空調（1.5kW）
|
1套
|
|
|
21
|
油門執行器支架
|
1個
|
|
|
22
|
油耗儀支架
|
1件
|
|
|
24
|
電器箱
|
1個
|
|
|
25
|
消防滅火器材
|
1
|
|
|
26
|
軸流風機
|
2
|
|
具體設備清單根據用戶要求
四、檢測項目及依據
檢驗依據：GB/T 18297-2001汽車發動機性能試驗方法
檢驗項目：
1、預熱、磨合運轉試驗
1.1、試驗要求：預熱和磨合運轉期間記錄轉速、扭矩、進排氣溫度及機油壓力等參數。標定工況運轉時測量燃油消耗率。
1.2、試驗方法：
預熱、磨合運轉按下表規范進行
|
序號
|
轉速（r/min）
|
功率（kW）
|
時間
|
累計時間
|
|
1
|
850～1000
|
0
|
0.5
|
0.5
|
|
2
|
1300～2400
|
0
|
0.25
|
0.75
|
|
3
|
1500
|
15
|
0.25
|
1
|
|
4
|
1500
|
45
|
0.5
|
1.5
|
|
5
|
2200
|
60
|
0.5
|
2.0
|
|
6
|
2200
|
80
|
1
|
3.0
|
2、 啟動性能試驗
2.1、試驗要求：實驗時測取環境狀況參數，發動機的冷卻介質和機油溫度，起動次數，起動時間和轉速，蓄電池電壓、電流或儲氣瓶壓縮空氣壓力等
2.2、試驗方法：在大于或等于5℃常溫，常壓下，柴油機和冷卻水均不預熱，自開始啟動計時至自行運轉至為啟動時間，啟動時間采用人力啟動時應不大于30秒；采用其它啟動方式啟動應不大于15秒。
3、外特性試驗(包含速度特性和調速特性)
3.1、速度特性試驗
3.1.1、試驗要求：分別測取各穩定轉速下的扭矩、燃油消耗量、排氣溫度和煙度等參數。制取速度特性曲線。
3.1.2、試驗方法：將柴油機調定在標定工況或超負荷功率工況穩定運轉，固定燃油供給控制結構，然后逐步增加負荷，降低轉速，分別將柴油機調至標定轉速2200r/min、2100r/min、2000r/min、1900r/min、1800r/min、1700r/min、1600r/min、1500r/min、1400r/min、1300r/min、1200r/min、1100r/min、1000r/min、900r/min、記錄各工況下的扭矩、燃油消耗量等參數。
3.2、調速特性試驗
3.2.1、試驗要求：分別測取各檔負荷下的穩定轉速、扭矩、燃油消耗量等參數。繪制標定工況或超負荷功率工況的速度特性曲線。
3.2.2、試驗方法：將柴油機調定在標定工況或超負荷功率工況下穩定運轉，卸去全部負荷，使其轉速達到最高空載轉速或超負荷功率最高空載轉速，然后逐步增加負荷，將負荷調至標定轉速下負荷的0、25％、50％、75％、85％、90％直至上述工況。記錄各工況下的扭矩、燃油消耗量等參數。
4、最大扭矩轉速下的負荷特性
4.1、試驗要求：記錄各工況下的扭矩、燃油消耗率、排氣溫度、出水溫度、機油壓力、機油溫度等參數。
4.2、試驗方法：將柴油機保持在最大扭矩轉速不變，負荷分別調至90％、85％ 、75％、50％、25％、 0 記錄各工況下的扭矩、燃油消耗率、排氣溫度、出水溫度、機油壓力、機油溫度等參數。
5、 最低空載穩定轉速（怠速）試驗
5.1、試驗要求：確定柴油機最低空載穩定轉速。
5.2、試驗方法：柴油機不帶負荷，降低轉速至最低穩定轉速，并在此轉速下穩定運轉的時間不少于5min。
6、 最低工作穩定轉速測定
6.1、試驗要求：確定柴油機最低工作穩定轉速。
6.2、試驗方法：逐步改變負荷，降低轉速達到最低工作穩定轉速，并在該轉速下穩定運轉。
7、廢氣成分檢測試驗
7.1、試驗要求：檢測排出廢氣的成分及各種氣體的濃度，使用GB252中規定的0號柴油，其它條件符合GB1105.1-1105.3和GB8189中有關規定。
7.2、試驗方法：在防爆柴油機排氣總管專用取氣口上（此取氣口應設置在水洗箱之前排氣總管的恰當位置）安裝取樣探頭并接通取樣系統和尾氣分析儀；按說明書要求啟動尾氣分析儀，操作至檢測狀態。啟動柴油機，進行暖機運轉，使冷卻水溫度、機油溫度和機油壓力等運轉參數達到使用說明書中要求后進行CO\Nox排放濃度檢測。按更多的工況和進行礦用柴油機排氣檢測。一次排氣過程中，應連續進行，中間不能停機。
8、柴油機整機性能試驗
8.1、試驗要求：柴油機調定在標定工況或超負荷功率工況下穩定運轉8小時。觀察扭矩、燃油消耗率、排氣溫度、出水溫度、機油壓力、
機油溫度等參數是否正常。
8.2、試驗方法：柴油機調定在標定工況或超負荷功率工況下連續運轉8小時。記錄扭矩、燃油消耗率、排氣溫度、出水溫度、機油壓力、機油溫度等參數。

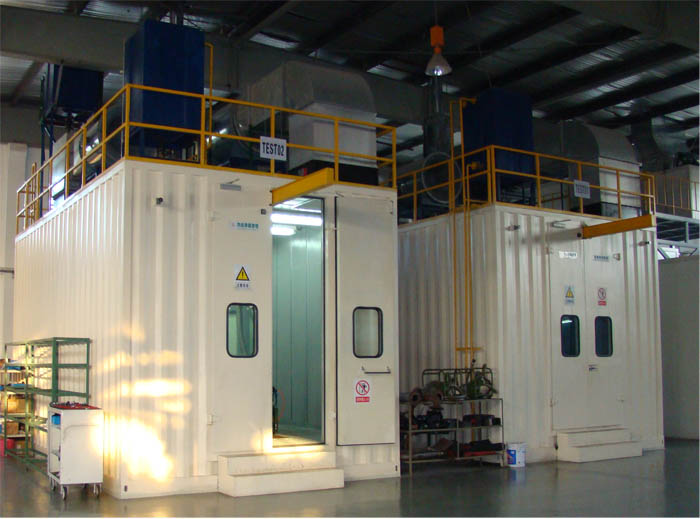

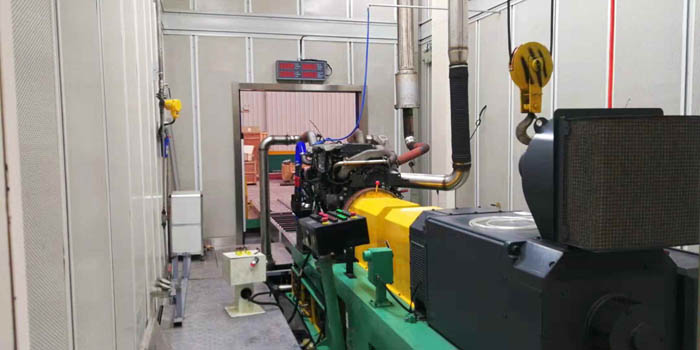

五、集裝箱式發動機試驗臺現場照片
六、集裝箱式發動機試驗臺技術咨詢:
13962902799
|
